LW立式無堵塞排污泵概述

LW立式排污泵是引進國外先進技術，通過吸收、轉化研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單（雙）通道葉輪，排污能力強、能有效的通過泵口徑的5倍纖維物與直徑為泵口徑50%的固體顆粒，動密封采用兩組特殊材料的硬質合金機械密封裝置，材質為鑄鐵和不銹鋼。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。該泵水力性能先進、成熟，產品經測試各項性能指標均達到有關標準規定，產品投放市場后以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。
LW型立式無堵塞排污泵產品特點
1、采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物的通過能力，能有效的通過口徑的5倍纖維物質與直徑為泵口徑約50％的同體顆粒；
2、機械密封采用新型硬質全金耐腐的碳化鎢材料，使其長期處于油室內運行，可使泵安全連續運行8000小時以上；
3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，同時因電機采用標準的Y系列電機，方便用戶更換；
4、自動控制柜可以根據所需液位變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備方盤、圓盤安裝系統，它給安裝、維修帶來極大方便，人可不必此為而進入污水坑；
6、能夠在全揚程范圍內使用，而保證電機不會過載；
7、該排污泵配上戶外型電機，則無須建泵房，可直接安裝于戶外使用節省開支；
8、泵為立式結構。
LW無堵塞排污泵產品用途
LW系列立式排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
LW無堵塞排污泵使用條件
1、 排污泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米，超過時應在訂貨時提出。
2、 介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
3、 鑄鐵材質的使用范圍是PH5～9。
4、1Cr18Ni9Ti不銹鋼材質可使用一般腐蝕性介質。
5、 使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度、介質等要求，請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
LW立式排污泵結構說明
LW立式排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。該系列泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0°、90°、180°、270°，便于管路連接，二是進口軸向吸入，便于立式安裝。

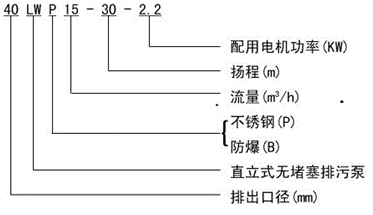

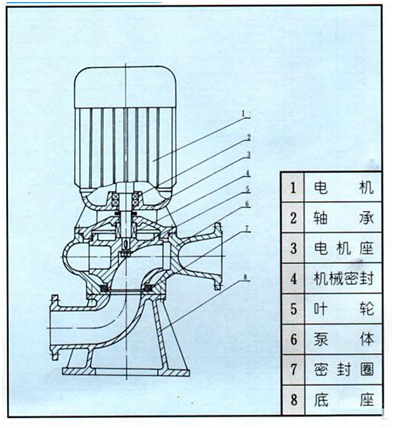

LW立式排污泵結構簡圖 LW無堵塞排污泵型號及意義 LW立式排污泵性能參數

型　　號	口　徑 (mm)	流　量 (m3/h)	揚　程 (m)	功　率 (kw)	轉　速 (r/min)	效　率 (%)
25-8-22-1.1	25	8	22	1.1	2825	38.5
32-12-15-1.1	32	12	15	1.1	2825	40
40-15-15-1.5	40	15	15	1.5	2840	45.1
40-15-30-2.2	40	15	30	2.2	2840	48
50-20-7-0.75	50	20	7	0.75	1390	54
50-10-10-0.75	50	10	10	0.75	1390	56
50-20-15-1.5	50	20	15	1.5	2840	55
50-15-25-2.2	50	15	25	2.2	2840	56
50-18-30-3	50	18	30	3	2880	58
50-25-32-5.5	50	25	32	5.5	2900	53
50-20-40-7.5	50	20	40	7.5	2900	55
65-25-15-2.2	65	25	15	2.2	2840	52
65-37-13-3	65	37	13	3	2880	55
65-25-30-4	65	25	30	4	2890	58
65-30-40-7.5	65	30	40	7.5	2900	56
65-35-50-11	65	35	50	11	2930	60
65-35-60-15	65	35	60	15	2930	63
80-40-7-2.2	80	40	7	2.2	1420	52
80-43-13-3	80	43	13	3	2880	50
80-40-15-4	80	40	15	4	2890	57
80-65-25-7.5	80	65	25	7.5	2900	56
100-80-10-4	100	80	10	4	1440	62
100-110-10-5.5	100	110	10	5.5	1440	66
100-100-15-7.5	100	100	15	7.5	1440	67
100-85-20-7.5	100	85	20	7.5	1440	68
100-100-25-11	100	100	25	11	1460	65
100-100-30-15	100	100	30	15	1460	66
100-100-35-18.5	100	100	35	18.5	1470	65
125-130-15-11	125	130	15	11	1460	62
120-130-20-15	125	130	20	15	1460	63
150-145-9-7.5	150	145	9	7.5	1440	63
150-180-15-15	150	180	15	15	1460	65
150-180-20-18.5	150	180	20	18.5	1470	75
150-180-25-22	150	180	25	22	1470	76
150-130-30-22	150	130	30	22	1470	75
150-180-30-30	150	180	30	30	1470	73
150-200-30-37	150	200	30	37	1480	70
200-300-7-11	200	300	7	11	970	73
200-250-11-15	200	250	11	15	970	74
200-400-10-22	200	400	10	22	1470	76
200-400-13-30	200	400	13	30	1470	73
200-250-15-18.5	200	250	15	18.5	1470	72
200-300-15-22	200	300	15	22	1470	73
200-250-22-30	200	250	22	30	1470	71
200-350-25-37	200	350	25	37	1980	75
200-400-30-55	200	400	30	55	1480	70
250-600-9-30	250	600	9	30	980	74
250-600-12-37	250	600	12	37	1480	78
250-600-15-45	250	600	15	45	1480	75
250-600-20-55	250	600	20	55	1480	73
250-600-25-75	250	600	25	75	1480	73
300-800-12-45	300	800	12	45	980	76
300-500-15-45	300	500	15	45	980	70
300-800-15-55	300	800	15	55	980	73
300-600-20-55	300	600	20	55	980	75
300-800-20-75	300	800	20	75	980	78
300-950-20-90	300	950	20	90	980	80
300-1000-25-110	300	1000	25	110	980	82
350-1100-10-55	350	1100	10	55	980	84.5
350-1500-15-90	350	1500	15	90	980	82.5
350-1200-18-90	350	1200	18	90	980	83.1
350-1100-28-132	350	1100	28	132	740	83.2
350-1000-36-160	350	1000	36	160	740	78.5
400-1500-10-75	400	1500	10	75	980	82.1
400-2000-15-132	400	2000	15	132	740	85.5
400-1700-22-160	400	1700	22	160	740	82.1
400-1500-26-160	400	1500	26	160	740	83.5
400-1700-30-200	400	1700	30	200	740	83.5
400-1800-32-250	400	1800	32	250	740	82.1
500-2500-10-110	500	2500	10	110	740	82
500-2600-15-160	500	2600	15	160	740	83
500-2400-22-220	500	2400	22	220	740	84
500-2600-24-250	500	2600	24	250	740	82

LW立式無堵塞排污泵安裝說明
1．泵和管路應有各自支承件，不得將管路重量作用于泵上。
2．為了維護方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表以保證泵在額定揚程和流量范圍內運行，礴保泵的正常運行，提高水泵的使用壽命。
3．安裝泵時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響
4．安裝前應檢查水泵和電機的緊固情況和有無損傷。
5．輸送高溫液體肘為了不使泵承受管路的熱變形，泵座的底腳螺栓不匝固定，當管路系統在熱脹冷縮時，使泵能與管道一起移動。
LW立式無堵塞排污泵使用注意事項
1．無堵塞排污泵使月前應仔細檢查緊固件是否姐動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
2．排污泵起動后，旋轉方旬從進口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二相線對調一下接線位置即可。
3．不得將電采長期處于低場程狀態下運行(一般使用揚程不得低于額定揚程的60%)，******控制在建議使甩揚程范圍以內，以防水泵因載而燒壞電機。
4．排污泵不應在汽蝕工況下運行，以提高泵的使用壽命，嚴禁水泵缺液運行，否則極易燒壞機械密封件。
5．如泵的零件為鑄鐵制成時，在冬季露天安裝時。應注意防止擊破，溫度特別低時，應加以保溫。
