IS型單級清水離心泵應用范圍

IS型單級清水離心泵是全國聯合設計的節能泵，它是BA型、B型及其他單級清水離心泵的更新型。優點有：全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國際平均先進水平。IS型單級清水離心泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。
IS型單級清水離心泵產品特點
1、IS型單級清水離心泵系根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、IS型單級清水離心泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、IS型清水泵的殼體（即泵體和泵蓋）構成水泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、IS型單級清水離心泵為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、IS型單級清水離心泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將清水離心泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、單級清水離心泵為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
7、單級清水離心泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。
IS型單級清水離心泵型號意義
例如：IS80-65-160A
IS型單級清水離心泵
80-吸入口直徑（mm）
65-排出口直徑（mm）
160-葉輪名義直徑（mm）
IS型單級離心泵結構說明
IS型單級離心泵符合國家標準GB5662-85等效采用－－國際標準ISO2858所規定的標記性能和尺寸。主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承部件等所組成。IS型單級離心泵的殼體（即泵體和泵蓋）構成泵的工作室。大東海泵業葉輪、軸、和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。為了平衡泵的軸向力，大多數泵的葉輪前、后均沒有密封環，并在葉輪后蓋板上設有平衡孔。清水離心泵的軸向密封為軟填料密封和機械密封及橡膠油封三種形式。清水離心泵的轉動方式是通過彈性聯軸器與電動機聯結的，從驅動端看，泵為順時針方向旋轉。

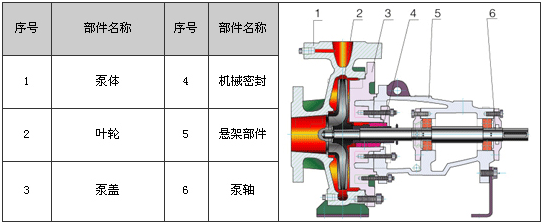

IS型單級離心泵結構圖 性能參數表

型號	額定流量(t/h)	額定揚程(m)	轉速(r/min)	功率(kw)	吐出錐管口徑(mm)
IS50-32-125	12.5	20	2900	2.2	50
	6.3	5	1450	0.55	50
IS50-32-125A	11.2	16	2900	1.5	50
	5.6	4	1450	0.55	50
IS50-32-160	12.5	32	2900	3	50
	6.3	8	1450	0.55	50
IS50-32-160A	11.7	28	2900	2.2	50
	5.9	7	1450	0.55	50
IS50-32-160B	10	23	2900	1.5	50
	5.4	6	1450	0.55	50
IS50-32-200	12.5	50	2900	5.5	50
	6.3	12.5	1450	0.75	50
IS50-32-200A	11.7	44	2900	4	50
	5.9	11	1450	0.55	50
IS50-32-200B	10.8	37.5	2900	3	50
	5.4	9.5	1450	0.55	50
IS50-32-250	12.5	80	2900	11	50
	6.3	20	1450	1.5	50
IS50-32-250A	11.7	70	2900	7.5	50
	5.9	17.5	1450	1.1	50
IS50-32-250B	10	60	2900	5.5	50
	5.4	15	1450	0.75	50
IS65-50-125	25	20	2900	3	65
	12.5	5	1450	0.55	65
IS65-50-125A	22.4	16	2900	2.2	65
	11.2	4	1450	0.55	65
IS65-50-125B	21	13.5	2900	1.5	65
IS65-50-160	25	32	2900	5.5	65
	12.5	8	1450	0.75	65
IS65-50-160A	23.4	28	2900	4	65
	11.7	7	1450	0.55	65
IS65-50-160B	21.7	24	2900	3	65
	10.8	6	1450	0.55	65
IS65-40-200	25	50	2900	7.5	65
	12.5	12.5	1450	1.1	65
IS65-40-200A	23.4	44	2900	5.5	65
	11.7	11	1450	0.75	65
IS65-40-200B	21	35.3	2900	4	65
	10.5	8.6	1450	0.55	65
IS65-40-250	25	82	2900	15	65
	12.5	20	1450	2.2	65
IS65-40-250A	23.5	70	2900	11	65
	11.7	17.5	1450	1.5	65
IS65-40-250B	21	56	2900	7.5	65
	10	14	1450	1.1	65
IS65-40-315	25	125	2900	30	65
	12.5	32	1450	4	65
IS65-40-315A	23.9	114	2900	22	65
	11.7	28.5	1450	3	65
IS65-40-315B	22.7	103	2900	18.5	65
	10.8	24	1450	2.2	65
IS65-40-315C	20	92	2900	15	65
	10	22.5	1450	2.2	65
IS80-65-125	50	20	2900	5.5	80
	25	5	1450	0.75	80
IS80-65-125A	44.7	16	2900	4	80
	22.4	4	1450	0.55	80
IS80-65-125B	43.4	14.6	2900	3	80
IS80-65-160	50	32	2900	7.5	80
	25	8	1450	1.5	80
IS80-65-160A	45	27	2900	5.5	80
	23.4	7	1450	1.1	80
IS80-65-160B	40	22	2900	4	80
	21.7	6	1450	0.75	80
IS80-50-200	50	50	2900	15	80
	25	12.5	1450	2.2	80
IS80-50-200A	46.8	44	2900	11	80
	23.4	11	1450	1.5	80
IS80-50-200B	41.5	38	2900	7.5	80
	20.5	9.5	1450	1.1	80
IS80-50-250	50	80	2900	22	80
	25	20	1450	3	80
IS80-50-250A	46.8	70	2900	18.5	80
	23.4	17.5	1450	2.2	80
IS80-50-250B	43.3	60	2900	15	80
	20	15	1450	1.5	80
IS80-50-315	50	125	2900	37	80
	25	32	1450	5.5	80
IS80-50-315A	47.7	114	2900	37	80
	23.8	28.5	1450	5.5	80
IS80-50-315B	45.4	103	2900	30	80
	22.7	25.8	1450	4	80
IS80-50-315C	40	89	2900	22	80
	20	23	1450	3	80
IS100-80-125	100	20	2900	11	100
	50	5	1450	1.5	100
IS100-80-125A	89.4	16	2900	7.5	100
	44.7	4	1450	1.1	100
IS100-80-160	100	32	2900	15	100
	50	8	1450	2.2	100
IS100-80-160A	93.5	28	2900	11	100
	46.8	7	1450	1.5	100
IS100-80-160B	83	22	2900	7.5	100
	41	5.3	1450	1.1	100
IS100-65-200	100	50	2900	22	100
	50	12.5	1450	4	100
IS100-65-200A	93.5	44	2900	18.5	100
	46.8	11	1450	3	100
IS100-65-200B	86.6	38	2900	15	100
	43.3	9.5	1450	2.2	100
IS100-65-250	100	80	2900	37	100
	50	20	1450	5.5	100
IS100-65-250A	93.5	70	2900	30	100
	46	17.5	1450	4	100
IS100-65-250B	79	60	2900	22	100
	41	15	1450	3	100
IS100-65-315	100	125	2900	75	100
	50	32	1450	11	100
IS100-65-315A	94	109	2900	55	100
	47	27.9	1450	7.5	100
IS100-65-315B	87.4	95.7	2900	45	100
	43.7	24.5	1450	7.5	100
IS100-65-315C	81	82	2900	37	100
	40.5	21	1450	5.5	100
IS125-100-200	200	50	2900	45	125
	100	12.5	1450	7.5	125
IS125-100-200A	187	44	2900	37	125
	93.5	11	1450	5.5	125
IS125-100-200B	158	35	2900	22	125
	86.5	9.5	1450	4	125
IS125-100-250	200	80	2900	75	125
	100	20	1450	11	125
IS125-100-250A	187	70	2900	55	125
	93.5	17.5	1450	7.5	125
IS125-100-250B	173	60	2900	45	125
	86.5	15	1450	5.5	125
IS125-100-250C	160	49	2900	37	125
IS125-100-315	200	125	2900	110	125
	100	32	1450	15	125
IS125-100-315A	191	114	2900	110	125
	95.5	28.5	1450	15	125
IS125-100-315B	181.6	103	2900	90	125
	90	25.8	1450	11	125
IS125-100-315C	171.6	92	2900	75	125
	85.8	23	1450	11	125
IS125-100-400	100	50	1450	30	125
IS125-100-400A	93.5	44	1450	22	125
IS125-100-400B	86.5	38	1450	18.5	125
IS150-125-250	200	20	1450	18.5	150
IS150-125-250A	187	17.5	1450	15	150
IS150-125-250B	173	15	1450	11	150
IS150-125-315	200	32	1450	30	150
IS150-125-315A	187	28	1450	22	150
IS150-125-315B	173	24	1450	18.5	150
IS150-125-400	200	50	1450	45	150
IS150-125-400A	187	44	1450	37	150
IS150-125-400B	173	38	1450	30	150
IS200-150-250	400	20	1450	37	200
IS200-150-250A	374	17.5	1450	30	200
IS200-150-250B	346	15	1450	22	200
IS200-150-315	400	32	1450	55	200
IS200-150-315A	374	28	1450	45	200
IS200-150-315B	346	24	1450	37	200
IS200-150-400	400	50	1450	90	200
IS200-150-400A	374	44	1450	75	200
IS200-150-400B	346	38	1450	55	200
IS200-150-400C	324	30.8	1450	45	200
