大東海泵業無錫有限公司是一家專業的潛水排污泵生產廠家。在客戶潛水排污泵選型時，我公司水泵廠家會提供完善的潛水排污泵型號、潛水排污泵價格等售前服務，以供客戶參考，并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于潛水排污泵結構圖的知識：

一、潛水排污泵由哪些部分組成
許多用戶在使用潛水排污泵時，潛水排污泵由于長時間工作而導致泵出現故障后，由于不了解潛水排污泵結構圖及潛水泵由哪些部分組成，而不敢拆卸檢修潛水排污泵設備，那么單一的一臺潛水泵由哪些部分組成呢？潛水排污泵主要由漏水、漏電、過熱過載保護信號線；油室及油水探頭；8-10米電機電纜；電機接線盒；電機蓋及機蓋密封O型圈；2個軸承；1個機械密封；潛水排污泵泵殼；潛水排污泵葉輪等部件組成。
那么應該如何拆卸檢修呢？首先您得確認潛水排污泵的故障原因，如果是電機故障原因就得先拆開排污泵的電機接線盒檢修，如果是電機無故障不出水就應該拆卸泵體及葉輪檢修看是不是葉輪堵塞卡死或者葉輪損壞的原因所致。
成套潛水排污泵設備包括：潛水排污泵，水泵控制柜，自動耦合裝置等部件組成。

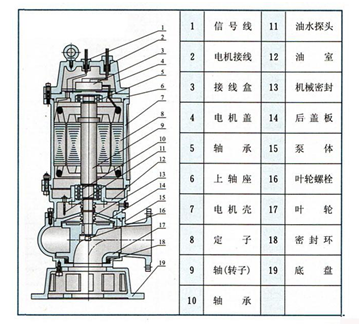

二、潛水排污泵結構圖：
